Una instalación fotovoltaica en casa permite transformar la radiación solar en energía eléctrica limpia para abastecer el consumo doméstico de forma autónoma. Respaldado por un marco normativo simplificado e incentivos fiscales vigentes, el autoconsumo residencial reduce el gasto en la factura de la luz entre un 40% y un 70% (pudiendo rozar el 100% mediante el uso de baterías físicas o virtuales).
Diseñar e instalar un sistema solar adecuado requiere comprender sus fundamentos físicos, seleccionar los componentes adecuados y ejecutar una tramitación técnica y legal impecable.
Principios Físicos y Funcionamiento del Autoconsumo Residencial
El funcionamiento de un sistema solar fotovoltaico se basa en la conversión directa de la luz del sol en electricidad mediante el efecto fotoeléctrico.
El Efecto Fotovoltaico y Generación en Corriente Continua
Los paneles solares están formados por celdas fabricadas con materiales semiconductores, principalmente silicio monocristalino con tecnologías de alta eficiencia como PERC o TOPCon.
Para entender cómo funciona este proceso, imagina una mesa de billar: cuando los fotones que viajan en la radiación solar inciden directamente sobre los átomos de silicio de la placa, chocan contra los electrones y les ceden su energía, liberándolos y creando un flujo continuado de carga eléctrica que genera electricidad en forma de corriente continua (CC).
Esta corriente es el primer paso de la producción energética, aunque para poder utilizarla en los electrodomésticos del hogar o verterla a la red general necesitará pasar después por un inversor que la transforme en corriente alterna.
Además, la cantidad exacta de corriente continua producida por cada panel no es constante, sino que depende directamente de la intensidad de la radiación solar o irradiancia, de la óptima orientación e inclinación de la cubierta y de la propia temperatura de trabajo de las células solares, las cuales, contrariamente a lo que se suele pensar, pierden algo de rendimiento cuando se calientan en exceso durante los días más calurosos del año.
¿Cómo funciona la energía solar en el hogar?
Los electrodomésticos y equipos eléctricos de una vivienda funcionan con corriente alterna (CA) a una tensión de 230 voltios y una frecuencia de 50 hercios. Por ello, la corriente continua producida por los paneles no se puede utilizar directamente.
El inversor solar es el equipo electrónico encargado de realizar este proceso:
- Conversión CC/CA: Transforma la corriente continua en corriente alterna mediante electrónica de potencia de alta frecuencia.
- Sincronización de onda: Adapta la electricidad generada para que encaje de manera segura y exacta con la señal de la red eléctrica pública, permitiendo que tu casa funcione sin interferencias.
- Seguimiento del Punto de Máxima Potencia (MPPT): Ajusta constantemente la tensión y la corriente para extraer la máxima potencia posible de los paneles bajo cualquier condición de nubosidad o temperatura.
Anatomía Técnica de una Instalación Solar Completa

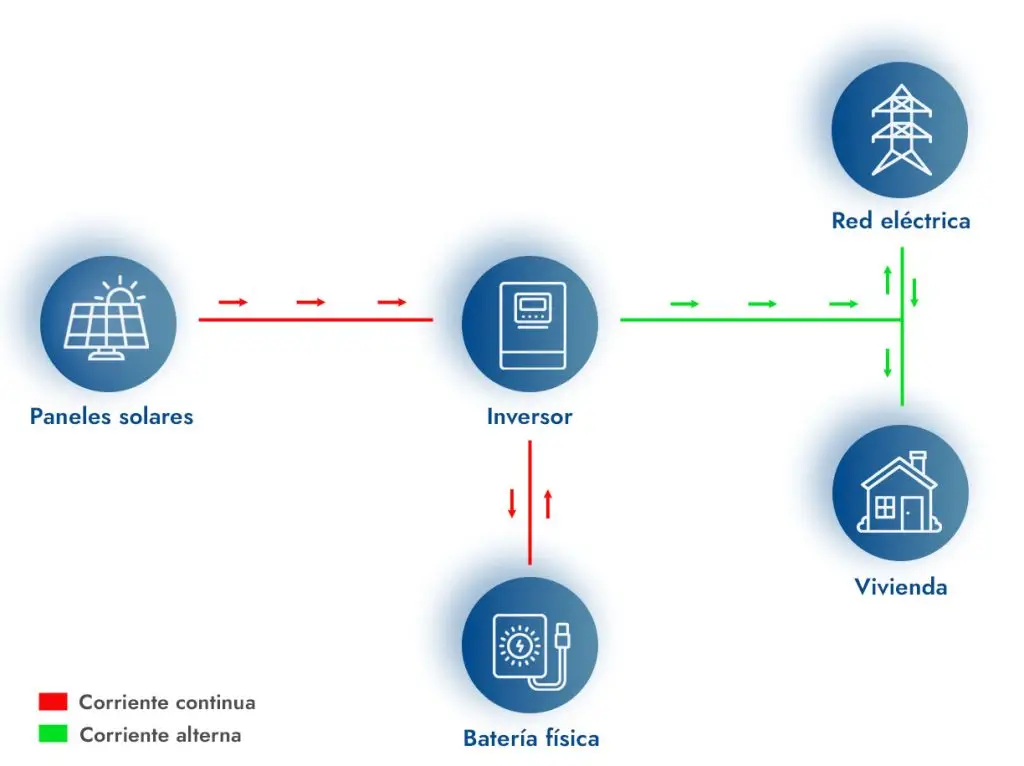

Una instalación residencial de autoconsumo no se compone únicamente de paneles solares sobre el tejado. Constituye un sistema de ingeniería compuesto por diversos subconjuntos técnicos interconectados.
Módulos Fotovoltaicos y Estructuras de Soporte
- Paneles de silicio monocristalino de alta eficiencia: Los módulos actuales ofrecen potencias unitarias de entre 450 Wp y 580 Wp con eficiencias superiores al 22%. Las placas de celda partida (half-cut) reducen las pérdidas por resistencia interna y mejoran el comportamiento ante sombras parciales.
- Estructura de anclaje de aluminio anodizado: Diseñada para soportar cargas de viento de más de 120 km/h y acumulación de nieve. En cubiertas inclinadas de teja se emplean estructuras coplanares con salvatejas de acero inoxidable. En cubiertas planas se colocan estructuras inclinadas con lastres de hormigón para evitar perforar la lámina impermeabilizante.
Cuadro de Protecciones de Corriente Continua y Corriente Alterna
La seguridad de las personas y de la vivienda exige disponer de dos cuadros de protección diferenciados para evitar cualquier problema:
- Protecciones de Corriente Continua (CC): Se instalan entre los paneles y el inversor. Incluyen interruptores de corte, fusibles específicos y descargadores de sobretensiones diseñados para defender los equipos frente a caídas de rayos cercanos.
- Protecciones de Corriente Alterna (CA): Se sitúan entre la salida del inversor y el cuadro general de tu casa. Integran interruptores automáticos, diferenciales especiales (tipo A o B) y sistemas de protección contra sobretensiones para garantizar que toda la electricidad llegue a tus electrodomésticos con total seguridad.
Smart Meter y Gestión de Inyección Cero
El medidor inteligente (o Smart Meter) es el vigila la instalación: se instala junto al contador principal para medir en tiempo real y al segundo si tu casa está consumiendo energía de la red o enviando excedentes de vuelta. Esta información viaja hasta el inversor para que este pueda regular la producción, permitiendo activar el modo de inyección cero (para evitar que se vierta ni un solo vatio sobrante a la red eléctrica) o controlar de forma milimétrica el vertido de energía.
Proceso Completo de Ingeniería e Instalación
Llevar a cabo un proyecto fotovoltaico residencial requiere seguir una secuencia perfectamente coordinada que combina la ingeniería técnica con los trámites administrativos:
Estudio de Sombras y Dimensionamiento Técnico
Antes de colocar el primer panel, un ingeniero analiza la vivienda mediante software de simulación 3D para calcular el ángulo de inclinación óptimo (generalmente entre 30° y 35° en España) y la mejor orientación posible. Además, la potencia pico en kilovatios se ajusta al consumo real del cliente basándose en la curva hora a hora de la distribuidora, evitando sobredimensionar el sistema para lograr una amortización rápida y eficiente.
Tramitación Administrativa y Legalización
Cualquier instalación fotovoltaica debe cumplir con la normativa vigente (como el Real Decreto 244/2019), un proceso que se divide en cuatro pasos clave:
- Licencia de obras o Declaración Responsable: Presentación de la Memoria Técnica de Diseño (MTD) o proyecto ante el ayuntamiento de la localidad.
- Montaje técnico e interconexión: Ejecución física de las obras en la cubierta, tendido de canalizaciones y cableado solar específico de alta resistencia.
- Certificado de Instalación Eléctrica (CIE): El instalador autorizado firma el boletín eléctrico tras superar las pruebas de aislamiento y puesta a tierra.
- Inscripción en el Registro de Autoconsumo: La comunidad autónoma tramita la legalización definitiva y avisa a la distribuidora para activar la compensación de excedentes en tu factura.
Sistemas de Almacenamiento: Batería Física vs Batería Virtual
Al diseñar una instalación residencial es necesario decidir cómo se gestionará la energía solar generada durante las horas centrales del día que no sea consumida de forma instantánea.
Baterías Físicas de Litio
Las baterías físicas de Litio-Ferrofosfato (LFP) se instalan en la vivienda para almacenar la energía excedentaria producida por los paneles solares.
- Capacidad y funcionamiento: Tienen capacidades habitualmente comprendidas entre 5 kWh y 20 kWh. Se cargan durante el día cuando la producción solar supera la demanda del hogar y se descargan por la tarde / noche para alimentar el consumo nocturno.
- Autonomía y función Backup: Permiten alcanzar niveles de autoconsumo directo del 80% al 90%. En caso de apagón o fallo en la red eléctrica pública, las baterías con función de respaldo (backup) mantienen con luz los equipos críticos de la casa.
- Inversión requerida: Dependiendo de la capacidad que vayas a instalar el precio varía en mayor o menor medida. Pero para hacerte una idea una batería de 5 kWh tiene un coste de alrededor 2.100 € con IVA incluido. La vida útil rondaría entre los 6.000 – 8.000 ciclos, es decir unos 21 años teniendo en cuenta un ciclo de carga y descarga al día.
Baterías Virtuales de Comercializadora
La batería virtual es un servicio de gestión contable ofrecido por las comercializadoras de electricidad para aprovechar los excedentes energéticos.
- Cuando la instalación vierte excedentes a la red, la distribuidora paga esa energía al precio fijado en el contrato de excedentes. Si el valor económico de los excedentes supera el coste del consumo realizado en horas nocturnas dentro del periodo de facturación, el dinero sobrante se guarda en una “cuenta de saldo virtual”.
- El saldo acumulado en la batería virtual se utiliza para descontar los costes fijos de la factura (término de potencia, peajes e impuestos) en los meses siguientes o para compensar las facturas de una segunda residencia que pertenezca al mismo titular.
La principal ventaja de este servicio es que no requiere inversión inicial ni ocupa espacio, permitiendo reducir las facturas eléctricas a 0 €.
Análisis Financiero: Costes, Amortización y Bonificaciones Fiscales
El autoconsumo fotovoltaico en el sector residencial es una inversión financiera muy rentable. De hecho, cada vez son más las instalaciones fotovoltaicas de autoconsumo con batería y sistema Back-Up, para aprovechar al máximo la energía excedentaria y estar protegido ante apagones.
Presupuesto Orientativo de una Instalación Residencial con Batería
- Instalación 5 kWp (10 paneles + Batería): Ideal para consumos anuales inferiores a 8.000 kWh. Presupuesto aproximado: 7.200 €.
- Instalación 6 kWp (12 paneles): Diseñada para viviendas unifamiliares con consumos de hasta 9.500 kWh. Presupuesto aproximado: 8.100 €.
Periodo de Amortización y Retorno de la Inversión
El periodo de amortización real de una instalación solar sin batería en España se sitúa entre 4 y 7 años. A partir de ese momento, toda la electricidad generada durante los siguientes años es completamente gratuita.
El plazo de amortización se reduce notablemente teniendo en cuenta los beneficios fiscales que hay actualmente:
- Deducción en el IRPF: Permite desgravar el 40% o 60% del coste total en la Declaración de la Renta tras justificar la mejora energética mediante los Certificados de Eficiencia Energética (CEE).
- Descuentos en el IBI: Dependiendo del ayuntamiento, podrás deducirte hasta el 50% de la cuota del Impuesto sobre Bienes Inmuebles durante varios años.
- Rebaja del ICIO: En algunos ayuntamientos, al instalar paneles solares podrás disfrutar del descuento de hasta el 95% en la tasa municipal de construcciones e instalaciones.
